品川リフラクトリーズ社は、1875年より優れたセラミックス技術で産業発展に貢献。 大正時代に製造した旧東京駅の赤煉瓦もその一つです。 品川ファインセラミックスは、品川リフラクトリーズから受け継いだファインセラミックスの材料・製造・応用技術を高め、先端産業を含む、あらゆる産業を支えて参ります。

ファインセラミックスとは、セラミックスのうち、組成や組織、形状、製造工程を精密に制御し、新しい機能や特性を持たせたものを言います。
※セラミックスとは、窯業（レンガなど）を指し、陶器なども大きな括りではセラミックスになります。
※英語ではAdvanced ceramicsと言います。

＜　ファインセラミックスの特性　＞
・高温での使用が可能　　　　　　・軽量
・耐熱性が高い　　　　　　　　　・高剛性
・絶縁性がある　　　　　　　　　・耐食性が高くクリーンな材料
・曲げ強度が高い

[注意点]
　耐熱衝撃性及び破壊靭性値が他のセラミックスより小さく、使用上の注意が必要

[特　性]
　高純度材料ほど化学的耐食性や機械的強度が向上します

[適用例]
　広範な適用化が進んでおり、液晶、半導体、太陽電池関連の製造装置用部品として使用されています



[特　性]
　安定化剤の種類と添加量により材料特性、結晶相が異なります
　また微量の添加物により特性を向上させたり、色調を変化させることができます

[注意点]
　安定化剤の種類と環境によっては低温域（100～300℃）で長期にわたり使用していると劣化することがあります
　当社では、独自技術にて劣化防止対策を施した材料も開発しております

[適用例]
　材料特性を生かし耐摩耗粉砕部材、フェルール、刃物、耐熱及び耐食部材に幅広く使用されています



[特　性]
　硬度、強度、破壊靱性といった機械的特性、耐熱性、耐熱衝撃性等の熱的特性のバランスに優れる

[注意点]
　難加工性、大気中での高温酸化（1100℃～1400℃）

[適用例]
　各種高温構造部材、耐摩耗部材、粉砕用メディア、ベアリング球



[特　性]
　硬度、弾性率及び熱伝導率が高く、高温での機械的強度に優れ、かつ耐酸化性、酸・アルカリに対する化学的安定性に優れています

[注意点]
　窒化珪素に比べると熱膨張率が高く、耐熱衝撃性及び破壊靭性がやや低く、電気的には半導体の性質があり、絶縁材料としては不向きです

[適用例]
　耐熱性、機械的強度、化学的安定性に優れていることから、半導体製造関連の部品及び耐薬品・耐摩耗部品として使用されています



[特　性]
　高強度で耐摩耗性、低熱膨張率、耐熱性、耐食性に優れています

[注意点]
　酸・アルカリに対する耐食性はやや低くなります

[適用例]
　諸特性のバランスが取れた材料で広範な使用が進められ、各種エンジン部品、ベアリング等の軸受部品、セラミック工具、ガイドローラー、耐熱部品などに使用されています

注文数量（ロット）について
ご注文については、1個からお受けします
最大数量につきましては、当社担当者と打ち合わせ下さい

生産する上でのポイント！！
　形状・サイズ : お客様のご希望寸法をご提案ください
　精度 　　　　: 寸法、形状、姿勢、表面粗さ精度をご提案ください
　使用環境　　 : ご使用温度、雰囲気等をご提案いただければ、材料の選定をいたします　　　　　

　　１.お客様からのお問い合わせ
　　２.注文製品の打合せ
　　　　納期・数量・納入仕様等
　　３.お客様からのご注文書発行
　　４.生産開始
　　　　　　１）原料調合
　　　　　　２）成形
　　　　　　３）素地加工
　　　　　　４）焼成
　　　　　　５）仕上げ加工
　　　　　　６）洗浄
　　　　　　７）検査
　　　　　　８）梱包
　　　　　　９）出荷

長年培った大型品製造技術とファインセラミックス事業で実績のある超精密微細加工技術をベースに高精度大型セラミックス加工部品を供給しております

１．セラミックス材料と品質特性
高精度大型セラミックスパーツには、コスト適応性の高いアルミナセラミックスを中心に採用頂いております
アルミナ純度として94～99.8％クラスの材料を取り揃えております

またアルミナセラミックス以外にもサイアロン系、ジルコニア系セラミックスも一部採用頂いております

　※各種品質特性につきましては、別項の材料特性表を参照ください

２．アルミナセラミックスの製作可能最大サイズ

　・長さ　≒　1900mm
　・幅　　≒　  230mm
　・肉厚　≒　  120mm

３．可能寸法精度
　寸法、形状および機械加工の度合い等により異なります
　寸法精度面の目安値を下記に示します
　　・未研削の場合（寸法値）±１％程度
　　・一般的なダイヤモンド研削加工の場合、JIS B 0405 中級公差に準じます
特別に精密加工を必要とする場合、寸法、形状等により変化致しますが、代表的な形状の製品例を下記に示します

　　更に高精度精密加工が必要な場合につきましてはご相談に応じます

４．用途
・高精度、耐摩耗パーツへの適用
高強度、高剛性および高硬度特性を利用して、高精度で、安定した運動、動作が要求される、Ｘ－Ｙステージ等　摺動運動下での耐摩耗、低発塵性パーツとして適用されています

　・各種ステージ用ベース基板
　・各種Ｘ－Ｙステージ等の摺動レール
　・2″～12″各サイズでのシリコンウエハ用回転テーブル

・環境商品への適用
各種製造プロセスで使用した、排ガス処理装置用セラミックスパーツとして適用されています
洗浄プロセスでは薬液から機能水への採用が高まり、オゾナイザー用セラミックスパーツとして適用されています

4-(2)　その他の材料
サイアロン系セラミックス
高温条件下での耐歪、耐摩耗、耐付着特性からボンディングステージ等に適用されています

５．焼成体の加工応用例
お客様の要求に応じて、ダイヤモンド工具にて各種研削、研磨加工致します

６．アセンブリ例
　ご用命によりメタルパーツとのアセンブリも致します
　セラミックスパーツの直接接触が不可な場合の適用として下記を推奨致します
　　　　・テフロンブッシュ圧入
　　　　・テフロンシート接着（両面テープ）
　　　　・テフロンコーティング　等

ネジの信頼性、強度増加への適用として下記を推奨致します

独自のファインセラミックス焼結体製造技術及び精密加工技術をもとに開発した各種材質・サイズの高精度・超精密セラミックス球を取り揃えております

確かな製品をお届けするため、当社では、
　・高精度真円度測定機 （回転精度　＝　±0.013μm)
　・高精度電子測長機 （繰り返し精度　＝　0.01μm)
等により厳しい品質チェックを行っています

— セラミックス球の精度 —

等級	形状精度				区分けの精度
	直径不同（最大）		真球度（最大）		ロットの直径の相互差（最大）
	μm	μinch	μm	μinch	μm	μinch
3	0.08	3	0.08	3	0.13	5
5	0.13	5	0.13	5	0.25	10
10	0.25	10	0.25	10	0.5	20
16	0.4	16	0.4	16	0.8	32
20	0.5	20	0.5	20	1	40
28	0.7	28	0.7	28	1.4	56
40	1	40	1	40	2	80
60	1.5	60	1.5	60	3	120
100	2.5	100	2.5	100	5	200
200	5	200	5	200	10	400

　　上表はJIS　B1501（玉軸受用鋼球）及びANSI／AFBMA（鋼球）に準拠

◎ガラス球も扱っています
　光通信のレンズ等に使用されるガラス球についても加工をしており、その実績を高く評価して頂いています

• 硝　種 ： BK7，SK8
  　　　　 　軟質ガラスでも実績を積んでいます
• サイズ ： Φ0.5～5mmの実績があります
  　　　　 　小径にも対応致します
• 精　度 ： 標準寸法公差±0.005mm
  　　　　 　真球度0.002mm

 ◎オールセラミックス製ボールベアリングもできます！！

高精度セラミックス球と、構造用ファインセラミックスの製造技術を生かして、オールセラミックス製ボールベアリングを製作しています

材質・サイズにつきましては、ご相談に応じて設計致します

窒化珪素、サイアロン、ジルコニアをベースにボロンナイトライド(ＢＮ)等との複合化や組織の改善により、耐熱衝撃性と耐熱性、鉄・非鉄金属等溶融金属に対する耐食性を付与したセラミックス部材です

[応用例]

１．ブレークリング
銅・黄銅の水平連続鋳造の重要な接続部品であるブレークリングには、優れた材料特性と形状精度が要求されます
当社は、種々の窒化硼素複合サイアロン/窒化珪素を開発し、ユーザーの期待に応えています 　

２．セラミックスバーナーパーツ
バーナー先端部のノズル、保炎筒にセラミックスを使用したもので、超高温トンネルキルン焼鈍炉等各種窯炉に使用されます
当社は、窒化珪素系複合材料を開発し、各種形状のパーツを提供しています

３．ジルコニア断熱材や溶湯ノズル
構造用セラミックスの中でも耐食性に優れ、熱伝導率が小さいのはジルコニア材料です
ジルコニアには、安定化剤の種類と量により各種の材料がございますが、当社ではセラミックスの中でも、チタン酸アルミニウム等に匹敵する低熱伝導率（1W/mK）特性を有した材料を開発し、溶湯ノズル及び断熱材等に使用しています

セラミックスが持つ、耐熱性や耐摩耗性、金属等との濡れにくさや耐食性を利用したセラミックス部材です

[応用例]

１．非鉄・熱間押し出し用セラミックスダイス
　非鉄金属の熱間押し出し加工は、非鉄金属材料の変形が容易に
　なるよう鋳造ビレットを高温（黄銅700℃、純銅900℃）に加熱し、
　押し出し圧力を加え、ダイスを通して連続的に加工します
　従って、ダイスの材質には厳しい使用条件に耐える材料が要求されます

　当社では、豊富な経験をもとにして、ジルコニアダイスの最適形状
　の設計を行います

２．非鉄線材圧延機用セラミックスガイドローラー
　非鉄金属の熱間圧延加工は、２本のロールの間で、金属を連続的
　に圧縮加工する方法であり、この圧延ロールに棒材を送り込む
　ガイドとしてガイドローラーが使用されています

　従来ガイド合金及び熱間工具鋼が使用されていましたが、熱間圧縮の苛酷な条件下
　（銅の場合、温度600度～800℃、通過速度20～1,500m／min）
　では、
　　・高温摩耗によりローラーの寿命が短い
　　・圧延製品に金属粉が混入する
　などの問題がありました

　当社のセラミックスガイドローラーは、ジルコニアセラミックス及び
　α－サイアロンセラミックス（固有特許第1212170号、第1196032号使用）を
　採用、セラミックスの特長である
　　・高耐熱性
　　・高耐摩耗性
　　・高耐溶着性
　を生かし、これらの問題を解消致しました

　セラミックスガイドローラーの実用化をいち早く実現した当社は、
　同じ熱間圧延ラインで用いられるルーパーローラー、ターンダウン
　ローラーについてもセラミックス化を達成し、ガイドローラーとともに
　ご好評を頂いております

アルミナ質を中心に、サイアロン、ジルコニア質など材料特性を生かし、プランジャー、シリンダー、バルブ、ワッシャ等のポンプに使用される各種部品を製作致します

[製作に際して]
・製作可能最大サイズは、外径 ＝ ６０mm，長さ ＝ ２００mmです
・摺動面の表面粗さ，寸法精度，位置精度のご要望にお応えします
・使用条件を勘案し、当社における最適な材質を推奨致します
・数個の試作から量産に至る、あらゆるニーズに対応致します



無機質バインダーと無機粉体を用いた耐熱接着剤です。
硬化物はほぼ100%の無機質となり、不燃性を有し、1000℃以上の耐熱性を示します。

	SIM#514	SIM#515	SIM#519	SIM#520
外観	白色ペースト	白色ペースト	白色ペースト	白色ペースト
主成分	アルミナ、金属アルコキシド	アルミナ、金属アルコキシド	アルミナ、金属アルコキシド	アルミナ、金属アルコキシド
溶媒	アルコール	アルコール	アルコール	アルコール
粘度(mPa・s)	32,000 ～ 48,000	23,000 ～ 32,000	3,000 ～ 12,000	8,000 ～ 20,000
密度(g/cm3)	2.8	2.7	2.8	2.6
耐熱温度(℃)	1400<	1400<	1400<	1400<
熱膨張係数	60×10^-7/℃	60×10^-7/℃	60×10^-7/℃	60×10^-7/℃
耐水性	◎	◎	◎	◎
耐酸性	◎	◎	◎	◎
耐アルカリ性	△	△	△	△

	SIM#103W	SIM#109W	SIM#240W	SIM#095P/W	RN-PB4
外観	白色ペースト	白色ペースト	白色ペースト	2液性	2液性
主成分	シリカ、 アルミナ	シリカ、 アルミナ	アルミナ	シリカ、 アルミナ	マグネシア、 ジルコニア、 マイカ
溶媒	水	水	水	水	水
粘度(mPa・s)	30,000 ～ 40,000	6,000 ～ 9,000	30,000 ～ 40,000	9,000 ～ 21,000	2,000 ～ 5,000
密度(g/cm3)	2.5	2.7	2.7	2.6	2.1
特性	汎用、 電気絶縁性良好	低粘度	発泡が 起こりにくい	高接着力	耐火煉瓦との 接着性良好

ABN-903の塗膜は溶融金属に対し､耐熱性､耐食性に優れ､ナトリウム､カルシウム､シリコンを一切含まない水性ペースト無機質塗料で､溶融金属に濡れ難く､離型性に優れた性能を発揮します。

	ABN-903
外観	淡青色ペースト
主成分	窒化ホウ素、アルミナ
溶媒	水
粘度(mPa・s)	3,000 ～ 5,000
密度(g/cm3)	1.5
pH	4 ～ 6

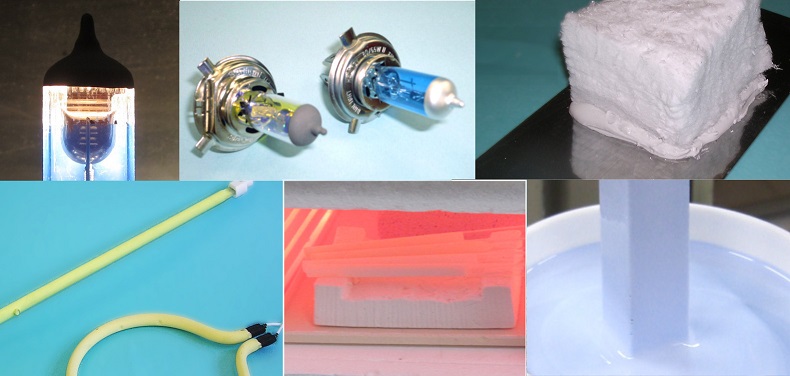

SIM#1000 シリーズは、石英管、金属板などにコーティングすることにより、遠赤外線を放射する塗膜が得られます｡バインダー成分は、各種金属アルコキシド（Si,Ti,Zr,ALなど）を用い、遠赤外線放射特殊原料は、有害成分の発生がなく、高温下で長時間使用時にも色落ちがありません｡
